Dlaczego napędy podowe i wodne w jachtach wymagają innego podejścia niż klasyczny wał

W nowoczesnych luksusowych jachtach motorowych i wielozadaniowych statkach napędy podowe oraz strugowodne sukcesywnie wypierają tradycyjne rozwiązania. W jednostkach tego typu odchyłka ustawienia układu napędowego wpływa nie tylko na drgania, ale też na sterowność i przyspieszone zużycie podzespołów. Zintegrowane systemy kierunkowe wymagają zupełnie innej interpretacji wyników pomiarowych niż klasyczna linia wału. Różnice wynikają bezpośrednio z odmiennej geometrii, sztywności kadłuba w miejscu montażu oraz samej mechaniki przekazywania ciągu.

Rozwój przemysłu stoczniowego dostarczył inżynierom mechanizmy, które gwarantują niespotykaną wcześniej zwrotność i precyzję manewrowania. Nowe technologie wymuszają jednak wysoce analityczne podejście do diagnostyki. Utrata optymalnej geometrii w ciasnych maszynowniach natychmiast przekłada się na drastyczne pogorszenie parametrów trakcyjnych jednostki pływającej.

Różnice w geometrii napędów podowych i strugowodnych

Klasyczna linia wału stanowi wzdłużny ciąg współpracujących elementów. Składa się z silnika, przekładni, łożysk oporowych i długiego wału przechodzącego przez pochwę rufową aż do samej śruby. Taki układ wymaga zachowania rygorystycznej prostoliniowości wszystkich komponentów, aby skutecznie minimalizować naprężenia zginające. Napędy podowe stanowią zupełnie inną kategorię inżynieryjną, ponieważ są to zintegrowane moduły pędnikowe. Łączą one funkcję napędową ze sterową w pojedynczym zespole obracającym się o pełne 360 stopni. Mechanicy montują je bezpośrednio do specjalnie wzmocnionego gniazda w dnie jednostki.

Napędy strugowodne wykorzystują potężny wirnik umieszczony wewnątrz precyzyjnie wyprofilowanej rury. W tym przypadku krytycznym wyzwaniem instalacyjnym pozostaje idealne zgranie osi wału napędzającego z osią wirnika wewnątrz korpusu strumienicy. Wymagania montażowe dla takich układów narzucają inżynierom ekstremalne reżimy tolerancji. Dla zaawansowanych urządzeń waterjet wymagana dokładność instalacji wynosi zaledwie ±0,05 stopnia, podczas gdy tolerancja w warunkach pełnego obciążenia eksploatacyjnego nie powinna przekraczać ±0,25 stopnia.

W układach podowych specjaliści nie szukają jednej długiej osi symetrii. Pomiar mechaniczny koncentruje się na precyzyjnym pozycjonowaniu wału kardana lub wału pośredniego łączącego główny silnik z jednostką sterującą. Technicy sprawdzają również roztoczenie gniazd oraz orientację całego zewnętrznego pędnika względem wzdłużnej osi kadłuba jachtu. Prawidłowa analiza takich wyników wymaga dogłębnej znajomości krzywych ugięcia dla konkretnego modelu statku.

Objawy braku osiowości i konieczność korekty geometrii

Niewłaściwe zgranie komponentów bardzo szybko daje o sobie znać podczas morskiej eksploatacji jednostki. W tradycyjnych napędach problem skutkuje przede wszystkim zużyciem części metalowych. W nowoczesnych pędnikach podowych i strumienicach błędy geometrii bezpośrednio destabilizują precyzję sterowania i zaburzają optymalny wektor ciągu. Sternik z łatwością wyczuwa utratę płynności podczas manewrów w ciasnym porcie lub widzi opóźnioną reakcję na wychylenie dżojstika.

Głównymi sygnałami ostrzegawczymi pozostają nietypowe wibracje o wysokiej częstotliwości, narastający hałas z okolic rufy oraz niepokojące przegrzewanie się łożysk nośnych. Wymienione objawy drastycznie nasilają się przy dynamicznej zmianie prędkości obrotowej silników lub podczas rejsu pod falę. Zignorowanie tych wczesnych sygnałów najczęściej prowadzi do rozerwania elastycznych sprzęgieł i zniszczenia głównych przekładni zębatych.

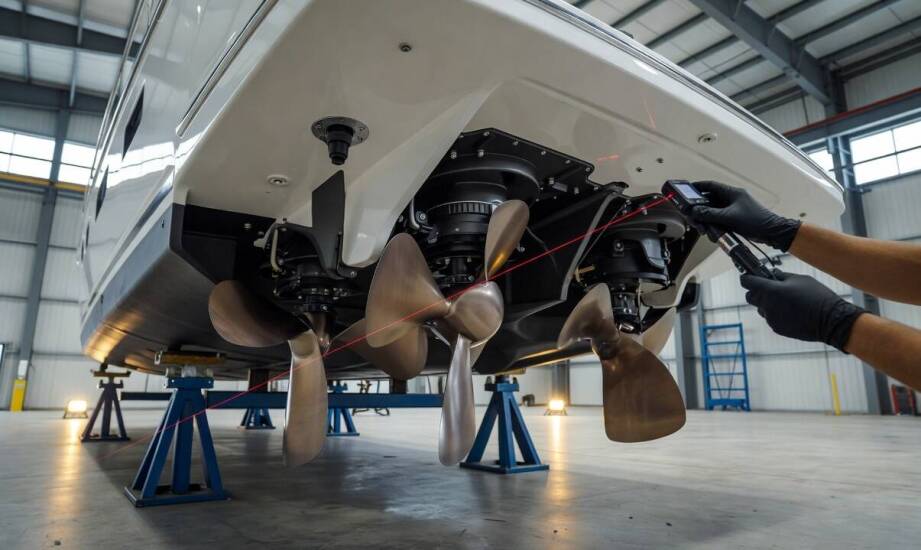

Weryfikacja spójności układu mechanicznego staje się bezwzględną koniecznością po wszelkich ingerencjach w strukturę nośną statku. Prace laminatowe przy dnie, wymiana poduszek amortyzujących jednostkę napędową czy przebudowa grodzi zmieniają rozkład sił. Nawet dłuższy postój statku na twardych podporach lądowych trwale odkształca jego poszycie. W zaawansowanej diagnostyce stoczniowej z pomocą przychodzi osiowanie laserowe, które pozwala na precyzyjne uporządkowanie wyników pomiarowych w ekstremalnie ciasnych maszynowniach luksusowych jachtów. Mechaniczne metody z użyciem czujników zegarowych są w takich warunkach bardzo trudne do poprawnego zastosowania.

Wielu europejskich armatorów powierza analizę geometrii napędu wyspecjalizowanym zespołom z wieloletnią praktyką morską. Ekipa techniczna działająca pod szyldem Brokos Service od lat dziewięćdziesiątych analizuje i koryguje układy napędowe w trójmiejskich stoczniach. Doświadczenie warsztatowe zebrane przy naprawach zaawansowanych jachtów motorowych dowodzi, że każdy kadłub pracuje inaczej pod wpływem własnego ciężaru oraz rozkładu mas.

W przypadku skomplikowanych mechanizmów podowych liczy się pełna zgodność ustawienia z realnym obciążeniem, a nie tylko suche dopasowanie elementów w hali produkcyjnej. Wstępny pomiar statyczny wykonany na twardym doku stanowi jedynie punkt wyjścia do właściwej kalibracji. Kompozytowe kadłuby silnie pracują, a ich elastyczna struktura poddaje się ciśnieniu hydrostatycznemu po wodowaniu. Z tego powodu ostateczna weryfikacja zgrania napędu z silnikiem musi uwzględniać ugięcie materiału pod obciążeniem dynamicznym w wodzie. Takie inżynieryjne podejście daje wiarygodny obraz rzeczywistej geometrii układu i skutecznie chroni cenne pędniki przed zatarciem.
